Компания Eaton, технологический лидер в области управления энергией, расширяет свое портфолио распределительных устройств IEC среднего напряжения для обеспечения поддержки запросов клиентов во всем мире.

Об этом со ссылкой на пресс-службу компании сообщает электротехнический журнал Электроблюз.

Новые компоненты предоставляют дополнительные решения клиентам, которым требуются безопасные, надежные и эффективные решения в области энергоснабжения в сегментах коммунальных услуг, нефтегазовой отрасли, промышленности и центров обработки данных.

Добавление конкурентоспособной, вертикально интегрированной производственной базы к существующим возможностям Eaton позволяет усилить свои позиции в области обеспечения безопасного распределения энергии.

Это стало возможным благодаря тому, что в апреле 2019 года компания Eaton завершила поглощение компании Ulusoy Electric, специализировавшейся на производстве комплектных распределительных устройств и трансформаторных подстанций, силовых трансформаторов, высоковольтной кабельной фурнитуры для коммерческого и промышленного сегмента. Она была основана в 1985 году и является одним из ведущих предприятий электротехнического сегмента на рынке Турции.

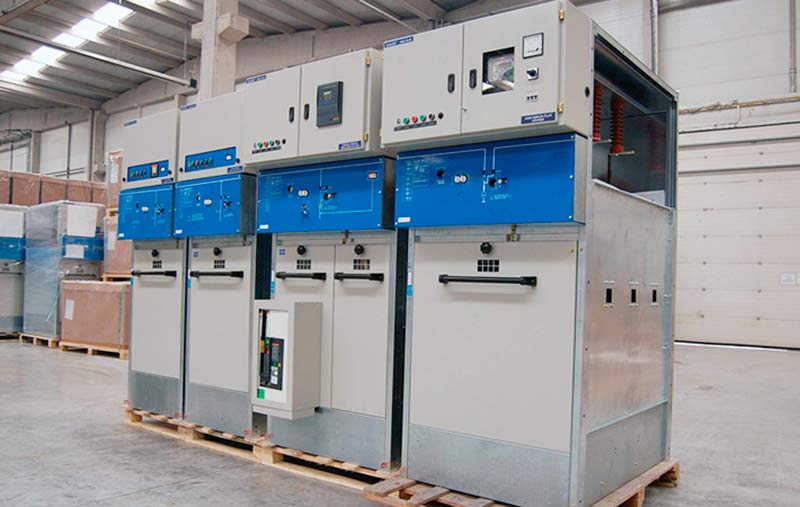

В новом ассортименте Eaton отныне доступны компактные распределительные устройства HMH с напряжением до 36 (40,5) кВ в металлическом корпусе и номинальными токами до 1250 А. Ячейки этой серии относятся к классу комплектных распределительных устройств с воздушной изоляцией главных шин и в качестве коммутационных аппаратов могут комплектоваться вакуумными или элегазовыми выключателями.

Конструкция ячеек обеспечивает максимальную безопасность, простоту и удобство обслуживания, высокую надежность. Высокая компактность позволяет экономить требуемую установочную площадь и устанавливать большее количество отходящих линий в существующих габаритах помещений. Продуманный дизайн обеспечивает простоту сборки, обслуживания и возможность последующего расширения.

Безопасность эксплуатации КРУ серии HMH достигается наличием системы блокировок, разделения отсеков сборных шин, отсеков аппаратов и отсеков релейной защиты, наличием механических указателей положения аппаратов и мнемосхемы на лицевой стороне щитов, наличием индикаторов наличия напряжения с разъемом для фазировки низковольтными приборами, возможности визуального контроля, наличием клапанов сброса избыточного давления.

Широкий ассортимент доступных типов панелей позволяет реализовать практически любые схемы распределения энергии и защиты линий. В линейке серии HMH доступны панели с вакуумными или элегазовыми выключателями, элегазовыми выключателями нагрузки, измерительные панели, панели заземления сборных шин и панели секционных выключателей.

Приводы выключателей нагрузки, разъединителей, заземлителей и силовых выключателей расположены с фасадной стороны шкафа и рассчитаны на одностороннее обслуживание. На лицевой стороне приводов располагаются все необходимые приспособления для управления аппаратами и запирания их в необходимом положении, общая однолинейная схема шкафа и краткая инструкция последовательности операций, блок индикации наличия напряжения на главных цепях. Кроме того, на лицевой панели отсека релейной защиты и вторичных цепей может быть установлен разъем для подключения пульта управления силовым выключателем или выключателем нагрузки, что позволяет проводить операции включения и отключения выключателей, находясь в отдалении от шкафа до 5 метров.

Отсеки релейной защиты и вторичных цепей выполняются в виде ящиков, расположенных в верхней передней части ячейки и предназначены для монтажа устройств релейной защиты, контрольно-измерительной аппаратуры и элементов управления и автоматики. По требованиям заказчика ячейки могут комплектоваться устройствами релейной защиты различных производителей.

Хорошим дополнением к ассортименту продуктов среднего напряжения Eaton стали силовые трансформаторы для распределительных подстанций. Предложение компании включает сухие силовые трансформаторы с литой эпокси-резиновой изоляцией мощностью до 5000 кВА и маслонаполненные силовые трансформаторы мощностью до 10000 кВА с напряжением высшей обмотки до 36кВ. Также возможно изготовление различных специальных исполнений трансформаторов, специально предназначенных для работы с инверторами, солнечными и ветрогенераторами, трансформаторов собственных нужд, автотрансформаторов и многообмоточных трансформаторов.

В зависимости от требований заказчика трансформаторы могут изготавливаться в соответствии с различными международными стандартами или экологическими требованиями.

Широкий выбор дополнительных аксессуаров, включающих датчики температуры и давления, устройства принудительного обдува, реле герметичности, реле давления, виброопоры и транспортировочные ролики, устройства дегидратации, позволяет обеспечить максимальную защиту и удобство установки и эксплуатации трансформатора.

Электроблюз-Eaton-распределительные-устройства-HMH-1

Обмотки трансформаторов изготавливаются с использованием высокотехнологичного, полностью автоматизированного оборудования ведущих европейских производителей. Для катушек низшего и высшего напряжения в качестве материала проводников может использоваться медь или алюминий в соответствии со стандартами или требованиями заказчика. В зависимости от величины напряжения, типа трансформатора и допустимых потерь при нагрузке используются различные типы проводников:

• на стороне низшего напряжения – фольга (лист) или провод с прямоугольным сечением в бумажной изоляции

• на стороне высшего напряжения – провод круглого или прямоугольного сечения с эмалевой или бумажной изоляцией.

В маслонаполненных трансформаторах изоляция обмотки покрыта смолой DDP (Diamond Dotted Presspaper) и специальной крафт-бумагой, имеющей высокую устойчивость к ударам и диэлектрическую прочность. Структура этого специально сформированного слоя изоляции повышает стойкость к импульсным перенапряжениям. Слой изоляции также помогает в достижении другой важной цели – создать жесткую катушку без пустот.

Сердечники трансформаторов изготовлены из холоднокатаной текстурированной кремнистой стали (CRGO). Нарезка пластин для сердечника производится быстрорежущей машиной, не оставляющей заусенцев, производства компании Tuboly. Сердечник набирается согласно проекту с пошаговым перекрытием (StepLap) для снижения потерь и шума.

Большой опыт в разработке и производстве трансформаторов, а также всеобъемлющие приемосдаточные и типовые испытания, гарантируют высокое качество и превосходные технические параметры трансформаторов, а индивидуальный подход при размещении заказов позволяет реализовать различные требования для определенных задач.
